CPC

Seit 1990 sind wir zertifizierter CPC Händler.

Als einer der langjährigsten Vertragshändler in Deutschland verfügen wir über entsprechende Erfahrung und finden gemeinsam mit Ihnen genau die CPC‐Kupplung, die Ihren Erwartungen entspricht.

Tropffreie Kunststoffkupplungen (CPC Non-Spill)

Erklärung zum DrumQuik-System von CPC

Kupplungen für die Wasserkühlung (CPC EVERIS Serie)

Benutzen Sie die Vollseitenansicht
– unter dem Katalog steht ihnen hierzu der Button mit Doppelpfeil schräg zur Verfügung –
mit der ESC-Taste kehren Sie dann zurück zur normalen Bildschirmansicht.

Zum Download des Katalogs
steht Ihnen der Pfeil nach unten zur Verfügung.

Gerne überbringen wir Ihnen auch eine gedruckte Version des Katalogs und demonstrieren die Vorteile der Produktpalette.
Wir freuen uns auf Ihre Anfrage unter +49 2104 12014 oder verwenden Sie das Kontaktformular.

CPC General Catalog 2021

CPC NSF Connections

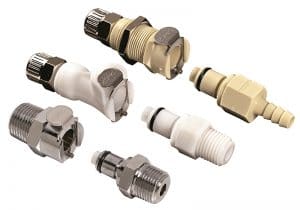

Verbinden und Trennen mit einer Hand! Für Anwendungen in der Luft‐ und Fluidtechnik entscheiden sich Ingenieure auf der ganzen Welt für CPC‐Kupplungen. Dank einer automatisch verriegelnden Daumentaste, optionalen Absperrungen, die ein Austreten des Mediums auch unter Druck verhindern und dem hörbaren “Klick“ bei erfolgreicher Verbindung sind CPC Schnellverschluss‐Kupplungen einfach und sicher zu bedienen (dies gilt auch für Vakuum Anwendungen).

Verchromtes Messing oder verschiedene Kunststoffe (ABS, Acetal, Polypropylen, Polysulfon usw.) ermöglichen eine hervorragende Kompatibilität zu vielen Chemikalien. Zusätzlich kann unter einer Vielzahl von Bauformen und Anschlussmöglichkeiten gewählt werden. Schlauchtüllen oder Klemmverschlüsse (für Schläuche ab 1/16“), abgewinkelte Stecker und Schottvorrichtungen sind dabei nur Beispiele.

Optional sind einige der Kupplungsserien in NSF‐Ausführung (mit für Lebensmittel geeigneten Buna‐N O‐Ringen) lieferbar.

Mit Nennweite 1/8“ deckt die PMC‐Kupplung eine Bandbreite von Standard‐Anwendungen ab, sie ist die erste Wahl für eine gute Handhabung und einfache Montage.

Die PMC12 Serie mit 1/8“ Nennweite aus Polypropylen ermöglicht größere chemische Beständigkeit für anspruchsvollere Anwendungen. Zusätzlich ist die Serie mit Gammastrahlen sterilisierbar.

Die Kupplungen der Serie MC mit 1/8“ Nennweite gehören zu den ersten Produktreihen von CPC. Die Konstruktion aus verchromtem Messing sorgt für eine große Stabilität und eine lange Lebensdauer.

Die Kupplungen aus Acetal sind robust und bei den meisten milden Chemikalien einsetzbar, die Serie PLC mit Nennweite 1/4″ bietet die umfangreichste Auswahl an Größen und Konfigurationen.

Die Kupplungsserie PLC12 aus Polypropylen eignet sind für chemische Anwendungen, z.B. besonders starke Säuren und Laugen und ist kompatibel zu der PLC und LC Serie von CPC.

Die Serie LC mit 1/4” Nennweite aus verchromtem Messing zeichnet sich aus durch Ihre Langlebigkeit bei gleichzeitiger Eignung für hohe Drücke und ist auch als Hochtemperaturausführung (bis 200° C) verfügbar.

Die APC Serie mit 1/4“ Nennweite hat eine Kunststoff‐Entriegelungstaste, eine geringere Anzahl beweglicher Teile und liefert einen ausgezeichneten Durchfluss bei kompakter Größe.

Kupplung aus chemisch beständigem Polypropylen, ideal für den Einsatz unter extremen Bedingungen geeignet. Zusätzlich sorgt ein Hochleistungsventil für eine größere Durchflusskapazität.

Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer‐Verbindungen. Der Schlauch kann frei rotieren. Dies verhindert ein unbeabsichtigtes Lösen.

High Fluid Connectors (HFC‐Serie)

Große Nennweiten für einen hohen Durchfluss.
Ergonomisches Design und große Entriegelungstasten ergeben Kupplungen, die sich einfach handhaben und betätigen lassen.

Diese Serie aus PP ist durch ihre Ventilkonstruktion besonders leistungsfähig und hat auch mit Absperrung einen hohen Durchfluss und ein außergewöhnlich geringes Totraumvolumen.

HFC35 ist speziell für extreme Einsatzbedingungen vorgesehen. HFC57 (siehe Abbildung) ist aus UV‐beständigem Polysulfon und bestens für Anwendungen im Außenbereich geeignet.

Mit Ihrer glatten Durchgangsöffnung ohne Ventil ist die FFC35 Serie die erste Wahl, wenn es um maximalen Durchfluss geht. Der verwendete Werkstoff Polysulfon ist für höchste Ansprüche ausgelegt.

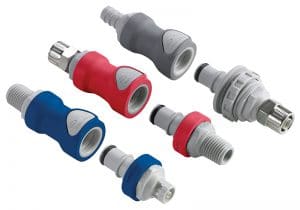

CPC Non‐Spill Kupplungen sind genauso einfach, sicher und intuitiv bedienbar wie die Standardkupplungen, bieten Ihnen jedoch den Zusatz, dass sie sich tropffrei trennen lassen und beim Kupplungsvorgang nur wenig Luft ins System gelangt.
Von der derzeit kleinsten tropffreien Kupplung auf dem Markt (für Schläuche ab 1/16“) bis hin zu 3/4“ Schläuchen (19,0 mm ID) deckt die CPC Non‐Spill Serie alle Durchflüsse ab.
Auch hierbei können Sie zwischen verschiedenen Bauformen, Anschlussmöglichkeiten und Materialien wählen.
Zusätzlich kann die NS4‐Serie optional mit RFID Technik (zur eindeutigen Identifizierung) ausgestattet werden.

Die NS1 Serie bietet bestmögliche Lösungen für Ihre Anwendungen mit Schlauchdurchmessern von 3,2 mm (1/8“) oder kleiner. Die Schläuche können frei rotieren, ohne abzuknicken oder zu verdrehen.

Die NS212‐Kupplungsserie verfügt über einen einfachen Bajonett‐Verschlussmechanismus. Aufgrund der chemischen Beständigkeit eignet sich die Serie für ein breites Anwendungsspektrum.

Die kompakten Kupplungen der NS4 Serie decken mit Ihrer Nennweite die gängigsten Durchflusswerte ab. Sie sind ideal, wenn das Austreten nur weniger Tropfen aus Sicherheits‐ oder Kostengründen unzulässig ist.

Die innovativen Kupplungen der NS6 Serie sind leichtgewichtig, chemisch beständig und einfach in der Handhabung. Das Non‐Spill Design der NS6 Serie erhöht die Sicherheit am Arbeitsplatz enorm.

Die Serie aus Polypropylen mit EPDM O‐Ringen und einem 100% metallfreien Durchgangspfad ohne Federn bietet weitgehende chemische Beständigkeit und außergewöhnlich hohen Durchfluss.

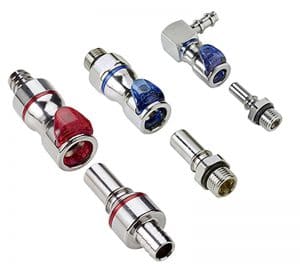

Liquid Cooling Kupplungen wurden speziell für Computersysteme und Hochleistungsrechenzentren mit Wasser zum Kühlen entwickelt. Die besondere Charakteristik der Kupplungen ermöglicht nicht nur ein tropffreies und einfaches Entkuppeln nach Jahren des gekuppelten Zustands, sondern auch den Einsatz in kleinen bzw. engen Systemen.

Die Serie LQ2 ermöglichet ein zuverlässiges, sicheres und einfaches Handling in der Flüssigkühlung, bei denen tropffreie Verbindungen von entscheidender Bedeutung sind.
Datenblatt LQ2 Serie

Die LQ4 Serie bietet durch ihre hohe Durchflusskapazität beste Leistungen bei Flüssigkühlsystemen, und hilft so wertvolle Elektronikteile schützen.
Datenblatt LQ4 Serie

Die Kupplungen aus verchromtem Messing sind aufgrund ihrer Robustheit für langfristigen Gebrauch geeignet. Die LQ6 kann tausendfach, ohne jegliche Qualitätseinbuße gekuppelt und entkuppelt werden.
Datenblatt LQ6 Serie

Diese besonders leichte, chemikalienbeständige und schwer entflammbare (nach UL94 V0) Kupplungsserie heißt PLQ2 und ist besonders für den Einsatz in engen Umgebungen geeignet.
Datenblatt PLQ2 Serie

Die PLQ4‐Serie ist für größere Durchflüsse geeignet. Sie wird wie die kleinere PLQ2‐Serie aus Polyphenylsulfone (PPSU) hergestellt und besitzt dieselben Materialeigenschaften.
Datenblatt PLQ4 Serie

Diese Kupplungsserie ist für sehr große Durchflüsse geeignet und nicht farblich (rot und blau) gekennzeichnet, sie wird meist für die Zu‐ und Ableitung von flüssigkeitsgekühlten Systemen genutzt.
Datenblatt LQ8 Serie

Die BLQ2-Kupplungen (BLQ2D3004 und BLQ2D4604) sind speziell für die Kühlung von Modulen in Server-Racks entwickelt worden. Sie finden automatisch die passende Verbindungsposition und funktionieren dabei ganz ohne Entriegelungstaste.
Datenblatt BLQ2 Serie

Die BLQ4-Serie hat eine größere Nennweite als die BLQ2-Serie. Die Kupplungen (BLQ4D30008 und BLQ4D46006) besitzen eine erhöhte Kühleffizienz, sind leicht im Gewicht und haben eine kompakte Bauform.
Datenblatt BLQ4 Serie

Die BLQ6‐Serie besteht aus Aluminium und hat die aktuell größte Nennweite der BLQ‐Serie. Neben
SAE und G Gewinde als Anschluss kann optional auch ein Schott‐Montage‐Kit zur Befestigung genutzt
werden.
Datenblatt BLQ6 Serie

Beseitigen Sie versehentliche Fehlverbindungen, nutzen Sie einen effizienten Problemlöser von CPC.

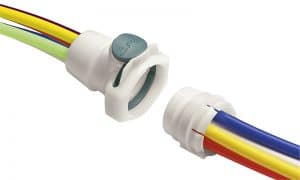

Mit CPC‐Mehrfachverbindern lassen sich zwei, sechs oder sogar zehn separate Fließwege einfach mit einer Kupplung verbinden! Dabei können Sie aus einer Vielzahl von Anschlüssen, Materialien und Designen wählen.

Die Twin Tube Kupplung mit 3/32″ Nennweite ist eine einfach bedienbare Schnellverschluss‐Kupplung für zwei Fließpfade, und wird mit einem Plattenmontage‐Design geliefert.

Der Six‐Tube von CPC zeichnet sich durch ein sicheres, schnelles und gleichzeitiges Verbinden sowie Trennen von bis zu sechs unabhängigen Leitungen aus. Einseitige Absperrung möglich.

Mit dieser benutzerfreundlichen Schnellkupplung, lassen sich mittels einer Schiebevorrichtung bis zu zehn separate Leitungen verbinden und trennen. Einsätze in unterschiedlichen Größen sind separat erhältlich.

Mit der DPC Serie lassen sich zwei Fließpfade separat und verwechslungssicher voneinander trennen und wieder verbinden. Die DPC Serie ist kompatibel zur APC‐Serie.
Datenblatt DPC Serie

Die DTLD Serie ermöglicht ein gleichzeitiges Trennen und einseitiges Verbinden von zwei Kreisläufen. Diese Serie ist dabei kompatibel zur PLC, PLC12 und LC Serie von CPC.
Datenblatt DTLD Serie

Diese Serie ermöglicht ein einfaches Verbinden und Trennen von drei bis fünf Leitungen. Die Multi‐Mount Kupplungen sind in mehreren Werkstoffausführungen lieferbar.

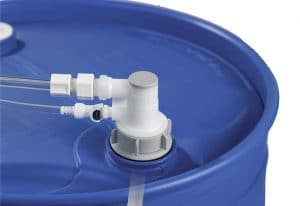

Sicheres und schnelles Ab‐ und Befüllen von Kanistern, Fässern und Flaschen mit Chemikalien ist mit der DrumQuik® Produktreihe von CPC kein Problem.
Die Flaschenverschlüsse der BQ45GL‐Serie umfassen eine Schnellverschlusskupplung oder einen FitQuik®‐Anschluss, der in eine Kappe für 45GL‐Flaschen integriert ist. Die BQ45GL‐Serie macht den Austausch von Laborverbrauchsmaterialien sicherer und einfacher.

Für genormte Standardfassgewinde hat CPC ein System entwickelt, das ein sicheres, einfaches und schnelles Entnehmen von Chemikalien aus IBCs, Fässern und Kanistern ermöglicht.

Die Adapter‐Ports ermöglichen die gleichzeitige Entnahme der Chemikalien und auch eine Entlüftung. Ein dritter Port kann für die Rezirkulation mit einer Dosierpumpe verwendet werden.

Für die CPC DrumQuik Produktreihe gibt es eine große Auswahl an nützlichem Zubehör, diese umfasst u.a. Kodierringe, Rückschlagventile, Fußventile, Einbauhilfen, Ersatzdichtungen und vieles mehr.

Die patentierte Universal‐Dispenserkupplung (UDC) mit 3/8“ Nennweite bietet einen universellen Anschluss an 38 mm Anstichdeckel und ist zusätzlich noch NSF gelistet.

Die patentierte Puncture Seal Dispenser‐Kupplung mit 1/4“ Nennweite gewährleistet sauberes und sicheres Zapfen von Flüssigkeiten aus Bag‐in‐Box Behältern.

Die BQ45GL Serie ist eine Flaschenverschlusskappe mit integriertem Stecker, Fitting oder einer Kupplung, sie passt auf das gängige 45GL Gewinde (für Glaslaborflaschen).

Die nächste Generation Kupplung (IdentiQuik®) vereinfacht nicht nur das sichere Handling von mehreren Verbindungen, sondern kann falsche Verbindungen und somit einhergehende Systemschäden weitgehend ausschließen. Gestalten Sie Ihre Prozesse sauberer, schneller, sicherer und intelligenter dank der Intelligent Fluid Konnektoren von CPC.
Schauen Sie sich die Produkte an, und sehen Sie wie nah die Zukunft heute schon ist!

Aber wie funktioniert RFID eigentlich genau?
Die Antwort finden sie hier, oder kontaktieren Sie uns.

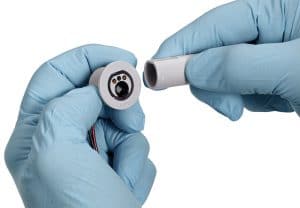

Der Hybrid‐Konnektor ermöglicht das gleichzeitige Verbinden und Trennen von Flüssigkeitsleitungen und Elektrokontakten und eliminiert die Notwendigkeit mehrere Verbinder einzusetzen.

Die Intelligent Fluid Connector Serie oder auch RFID Serie kontrolliert, schützt und optimiert Ihre Fluidprozesse. Hiermit können Sie wichtige Produktdaten zur Kontrolle der Verbindung übermitteln.
Datenblatt Intelligent Fluid Connector Serie

Die iMAR Serie kann bis zu acht Verbindungen prüfen, mit derselben Technik wie die RFID Serie. Sie ermöglicht eine einfache und effiziente Kontrolle von Fluidhandhabungsprozessen.
Datenblatt iMAR Serie

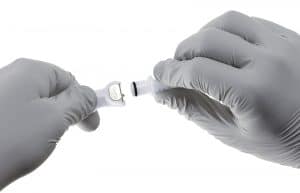

Viele verschiedene Industriezweige brauchen robuste Schnellverschlusskupplungen aus hochreinen Materialien, um Chemikalien sicher und einfach zu händeln. CPC High Purity Kupplungen sind mit einer Vielzahl von Chemikalien kompatibel und schützen sowohl Arbeiter als auch die Umwelt vor Berührungen mit gefährlichen Flüssigkeiten und sind dabei komplett metallfrei.

Die CQH‐Serie ist für die Verwendung von ultrareinen Medien konzipiert und hat ein Vollkunststoff‐Design. Die Serie zeichnet sich durch eine breite Chemikalienverträglichkeit aus.

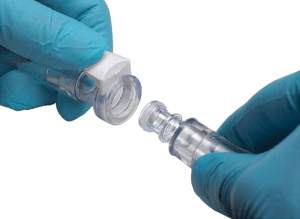

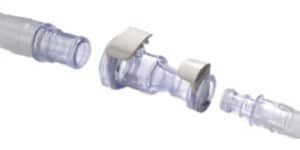

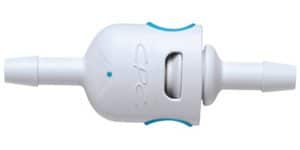

Erfüllen Sie die strengsten Anforderungen der Biokompatibilität. Erstellen Sie sauberere, sicherere und schnelle Verbindungen. CPC bietet eine Vielzahl an Schnellverschlusskupplungen, die für den medizinischen Bereich geeignet sind. Diese Kupplungen werden in einem ISO‐Klasse‐7‐zertifizierten Reinraum gefertigt, was die Qualität und Sauberkeit jeder Kupplung garantiert.

Die SMC Serie ist aus Polycarbonat für medizinische Anwendungen hergestellt, und wird mit einem Bajonettverschluss geöffnet, dieser schützt sie vor versehentlichem Entkuppeln.

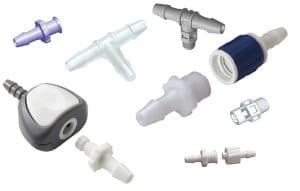

CPC Luer‐Verbindungen und FitQuik Fittinge zeichnen sich durch präzise gefertigte, stabile Schlauchtüllen und Gewinde aus. Zusätzlich umfasst das Produktprogramm auch spezielle Verbinder für Blutdruckmanschetten.
